Das Programm wird als Hilfsmittel für grafikunterstütztes Design von Kühlanlagen verwendet. Es unterstützt auch die Regelung bereits bestehender Anlagen (zum Beispiel in gedämmten Gebäuden) in Wohn- und öffentlichen Gebäuden.





Neue Funktionen und Verbesserungen, die in Version 7.2 eingeführt wurden

  • Erweiterung des Designmoduls Fußbodenheizung,
  • ein neues zweidimensionales Grafikmodul, das eine bessere Ergonomie und eine höhere Lesbarkeit und Geschwindigkeit der Grafikanzeige gewährleistet,
  • Erweiterung des Angebots an Mischgruppenplänen,
  • Verbesserungen im DWG Modul,
  • kürzere Öffnungsdauer des Projekts,
  • Erweiterung des Excel-Exports mit der Möglichkeit, alle Tabellen gleichzeitig zu speichern,
  • weitere neue Funktionen.

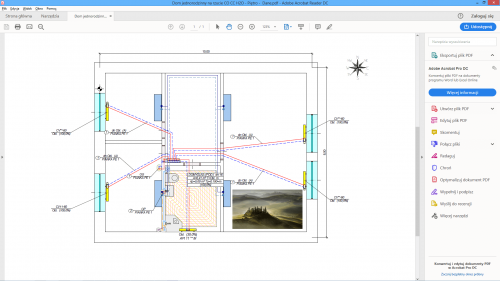

Import von Baugrundlagen im PDF-Format

Das Audytor Programm ist seit langem in der Lage, Zeichnungen in vielen gängigen Formaten zu importieren. Für technische Zeichnungen eignen sich besonders die Formate DWG und DXF. In der Marktpraxis wird jedoch ein Großteil der Dokumentation in PDF-Dateien bereitgestellt. Obwohl es sich um ein allgemeines Format handelt, das sich nicht an technische Zeichnungen richtet, bietet die Audytor SET Software aufgrund der häufigen Verwendung die Möglichkeit, Zeichnungen auch in diesem Format zu importieren.

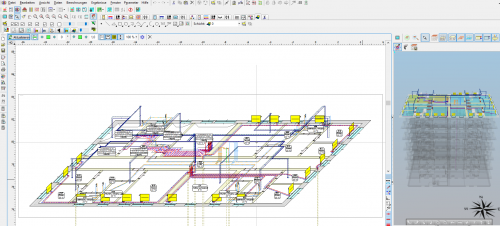

Neues Grafikdesign des Programms Audytor SET

Das Grafikdesign im Programm wurde geändert - sowohl in Bezug auf den Grafikstil als auch die Fensterorganisation.. Dadurch sind sie noch transparenter geworden

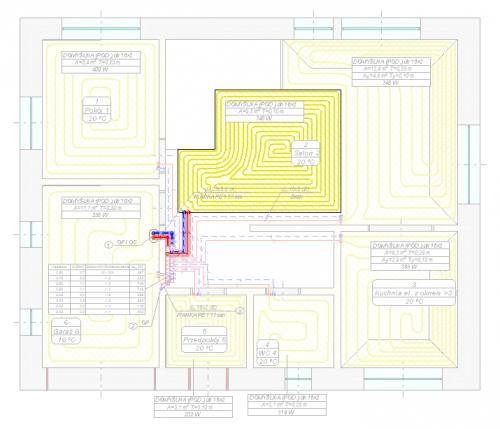

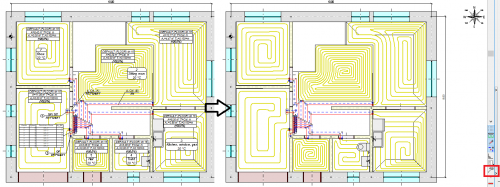

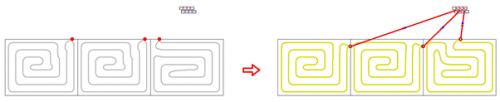

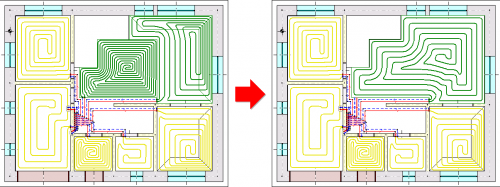

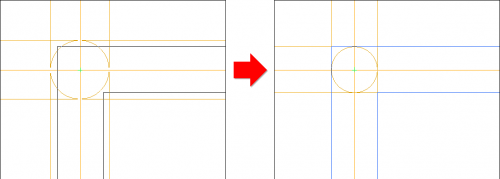

Aufteilung und Verbindung von Heizzonen, Räumen und Vielecken

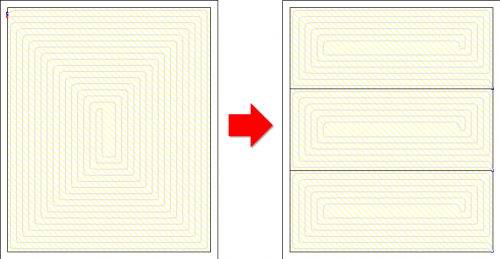

Tools zum schnellen Teilen und Verbinden von Vielecken, die Heizplatten definieren. Ein Feld kann in zwei oder drei gleiche Felder geteilt werden - horizontal bzw. vertikal. Der Benutzer kann auch eine Trennlinie mit einer gestrichelten Linie angeben. Gleichzeitig wurde die Möglichkeit eingeführt, mehrere Kochzonen zu einer zu kombinieren.

Diese Funktionen sind besonders nützlich bei der Planung von Fußbodenheizungen, können aber auch zum Teilen
und und Verbinden anderer Vielecke (z. B. Raumzonen) verwendet werden.



Erweiterung des Umfangs an Mischgruppenplänen

Erweiterter Umfang von Mischgruppenplänen mit der Möglichkeit des lokalen Mischens am Verteiler.

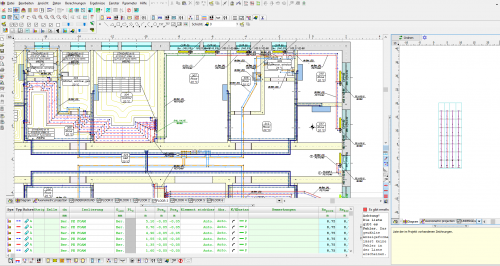

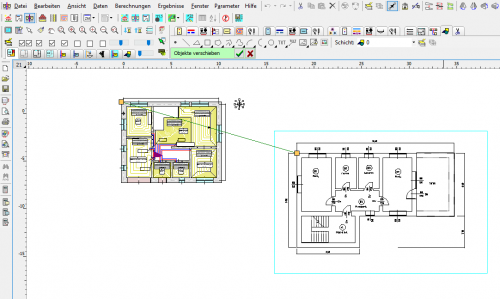

Zeichnung in Zeichnung

Es ist möglich, ein Fragment einer anderen Zeichnung in die Zeichnung einzufügen. Dies steigert erheblich die Möglichkeit, eine klare technische Dokumentation zu erstellen.

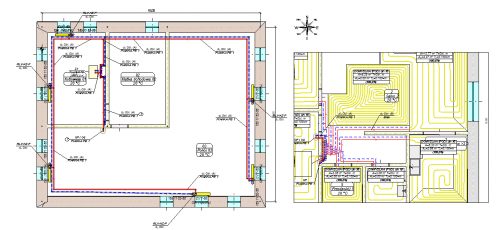

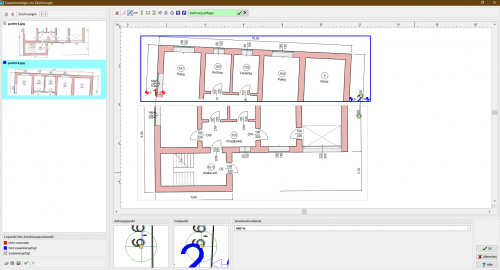

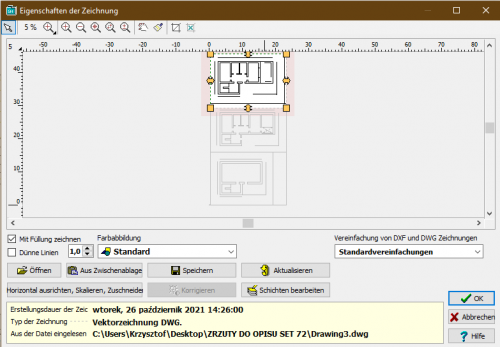

Einfügen eines Fragments einer DWG Zeichnung

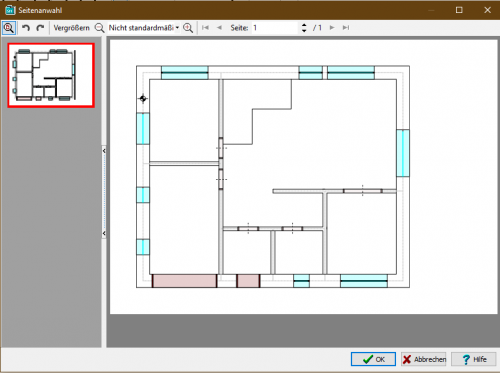

Die Möglichkeit, einfach eine DWG-Datei mit Architekturplänen vieler Stockwerke zu verwenden.

Der Benutzer kann angeben, welche Teile der DWG-Datei auf jedem Stockwerk verwendet werden sollen und dann ihre Position mit Hilfe von präzisen Planungstools anpassen.

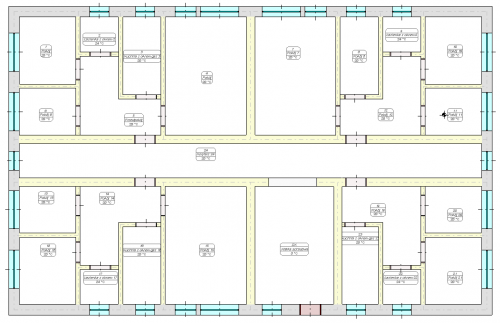

Einfärbung der Wände

Anzeige von Wänden mit Füllung - grau für Außenwände und gelb für Innenwände. Dies verbessert die Lesbarkeit erstellter Zeichnungen.

Auswahl in Farbe

Bei der Auswahl von Objekten über das Fenster wird das Auswahlfenster blau gefüllt, was die Lesbarkeit verbessert.

Außerdem wurde die Lesbarkeit ausgewählter Objekte erhöht, indem sie mit allen Details in Grün angezeigt werden.

Selektive Auswahl

Mit der Funktion Selektive Auswahl können Sie angeben, welche Elemente der Zeichnungen markiert werden sollen (z. B. Räume, Rohre, Armaturen etc.).

Diese Funktion ist nützlich, wenn der Benutzer beispielsweise ausgewählte Elemente aus dem angegebenen Bereich in die nächste Etage duplizieren möchte.

Einschränkung des Umfangs von ausgewählten Objekten in den Tabellen

Die Funktionen Ausgewählte Linien behalten und Nicht ausgewählte Linien behalten erlauben die Einschränkung des Umfangs ausgewählter Objekte. Nachdem Sie eine Reihe von Elementen im Zeichenfenster ausgewählt haben, können Sie die in der Tabelle angezeigten Elemente aus der Auswahl entfernen oder diese Elemente einfach behalten.

Präzises Bewegen von Objekten

Diese Funktion ermöglicht das präzise Bewegen von Objekten. Der Benutzer definiert den Verschiebungsvektor, d. h. er gibt den Start- und Endpunkt vor.

Diese Funktion ermöglicht in Kombination mit dem Lupenwerkzeug eine sehr präzise Bewegung von Objekten. Sie ist sehr nützlich bei der gegenseitigen Anpassung von Architekturobjekten auf verschiedenen Etagen. Aktivieren Sie einfach die Anzeige des vorherigen Stockwerks und geben Sie dann die entsprechenden Punkte auf den Architekturplänen von zwei Stockwerken an.

Verbesserte Anzeige des kritischen Flusses

Wenn Sie die Anzeige des kritischen Flusses einschalten, werden die anderen Elemente der Zeichnungen weniger intensiv angezeigt. Das macht die Orientierung im kritischen Kreislauf noch einfacher.

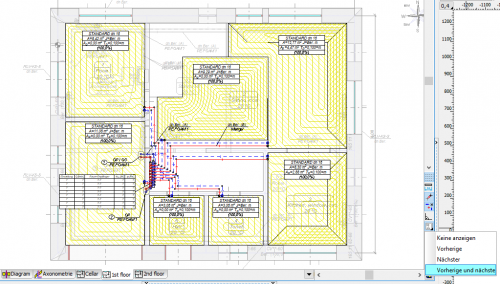

Zeichnen benachbarter Stockwerke

Erweitert die Möglichkeiten zum Anzeigen (Zeichnen) des vorherigen Stockwerks.

Aktuell können Elemente des vorherigen Stockwerks oder des nächsten Stockwerks oder beides angezeigt werden. Dies erleichtert die Anpassung der architektonischen Projektionspositionen und der Position der Steigleitungen.

Beschriftungsanzeige vorübergehend deaktivieren

Die Möglichkeit, die Beschriftungsanzeige während des Entwurfs vorübergehend auszuschalten, verbessert die Lesbarkeit von Zeichnungen auf dem Bildschirm in Situationen, in denen Beschriftungen nicht erforderlich sind.

Anpassung der Wanddicke

Mit dieser Option können Sie die Dicke der Wände beim Zeichnen ändern:
– STRG + linke eckige Klammer - Wanddicke verringern,
– STRG + rechte eckige Klammer - Wanddicke erhöhen.

Den gleichen Effekt erzielen Sie, indem Sie die STRG-Taste drücken, während Sie das Mausrad gedrückt halten. Diese Funktion ermöglicht eine einfache Anpassung der Wanddicke an das belastete Gebäudefundament (Draufsicht).

Exporterweiterung nach Excel

Die Möglichkeit, nicht nur einzelne Tabellen, sondern alle Tabellen und Diagnosen auf einmal nach Microsoft Excel zu exportieren. Dies reduziert die Exportzeit erheblich, wenn Sie mehrere Tabellen speichern müssen.

Import und Export von Zeichnungen im Format DWG 2018

Das Programm wurde mit dem neuesten Modul für die Arbeit mit DWG- und DXF-Dateien ausgestattet.

Es ermöglicht unter anderem:

  • Laden von DXF- und DWG-Zeichnungen in den neuesten Versionen (bis 2018).
  • UNICODE Textunterstützung für die meisten Zeichen zur korrekten Anzeige.
  • Export von Zeichnungen in den folgenden Formaten: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007, PDF, SVG, CGM, HPHL, SWF.
  • Wesentlich Deutlich schnellere Darstellung komplexer Zeichnungen dank vereinfachter Malfunktion.
  • Realistischerer Export von Zeichnungen in DXF- und DWG-Dateien.
  • Speichern von Rasterzeichnungen in DXF- und DWG-Dateien.
  • Bequeme Verwaltung von Zeichnungsebenen

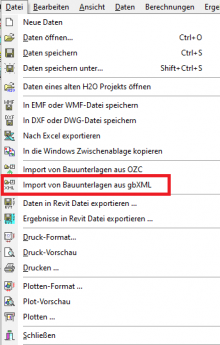

Import von Baugrundlagen aus Autodesk® Revit®

Diese Funktion ermöglicht es, ein Layout entsprechend den Ebenen zu erstellen, auf denen Räume in Autodesk® Revit® definiert wurden. Die Übertragung der Daten erfolgt über eine in Autodesk® Revit® erstellte Datei, mithilfe des Audytor gbXML Plugins.

Mehr lesen

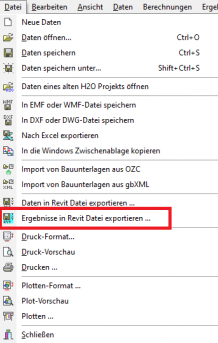

Export des Installationsprojekts zu Autodesk® Revit®

Diese Funktion erlaubt den Export des Installationsprojekts in eine Datei, die anschließend in Autodesk® Revit® mithilfe des Audytor SET Plugins für Revit hochgeladen werden kann.

Die Funktion erlaubt Ihnen den Export aus Daten und Export aus Ergebnissen. Export aus Daten ermöglicht Ihnen, auch ein nicht fertiges Installationsprojekt (nicht Neuberechnung) zu speichern, zum Beispiel die Anordnung von Steigleitungen oder das Schema der Heizkörper. Der Export aus den Ergebnissen ermöglicht uns die Verwendung der technischen Daten ausgewählter Rohre und Geräte in Autodesk® Revit®, z. B. Rohrdurchmesser, Ventileinstellungen, Heizkörpergrößen und Rohrabstände bei Fußbodenheizungen. Zusätzlich sind physische Mengen verfügbar, wie die Durchschnittsgeschwindigkeit, die Heizkörperleistung und Druckverluste.

Mehr lesen

  7.2 Pro 7.2 Basic 365 Pro 365 Basic
Import von Baugrundlagen im PDF-Format
Neues Grafikdesign des Programms Audytor SET
Aufteilung und Verbindung von Heizzonen, Räumen und Vielecken
Erweiterung des Umfangs an Mischgruppenplänen
Zeichnung in Zeichnung
Einfügen eines Fragments einer DWG Zeichnung
Einfärbung der Wände
Auswahl in Farbe
Selektive Auswahl
Einschränkung des Umfangs von ausgewählten Objekten in den Tabellen
Präzises Bewegen von Objekten
Verbesserte Anzeige des kritischen Flusses
Zeichnen benachbarter Stockwerke
Beschriftungsanzeige vorübergehend deaktivieren
Anpassung der Wanddicke
Exporterweiterung nach Excel
Anzeige von Systemrohren mit aktuellen Durchmessern
Intelligentes Duplizieren von Systemkomponenten - "ab".
Ein System bearbeitbarer Tastenkombinationen
Die Funktion, Beschriftungen auf mehreren Etagen gleichzeitig zu organisieren
Import und Export von Zeichnungen im Format DWG 2018
Import von Baugrundlagen aus Autodesk® Revit®
Export des Installationsprojekts zu Autodesk® Revit®
Die Möglichkeit, die Korrektheit des Bodenlayouts zu überprüfen
Erstellen einer Armaturenliste
Einstellung bestehender Installationen
Entwurf neuer Installationen
Entwurf einer traditionellen Zweirohrinstallation
Entwurf auf Draufsichten
Entwerfen auf Diagrammen
Laden von Baugrundlagen mit den Ergebnissen der Heizlast aus dem Audytor HL Programm
Laden der Raumliste mit den Ergebnissen der Heizlast aus dem Audytor HL Programm
Möglichkeit, Baugrundlagen (Wände, Fenster und Türen) zu zeichnen
Automatische Erstellung von Steigleitungen basierend auf Draufsichten
Visualisierung kritischer Kreisläufe
Hilfslinien, die charakteristische Punkte anzeigen
Zeichnen von Linien in Paaren (Vorlauf - Rücklauf)
Zeichnen von Linien mit einer durchgehenden gestrichelten Linie
Automatischer Anschluss von Empfängern an Verteilerrohren
Verbindung und Skalierung von Zeichnungen
Grafikeditor
Duplizieren von Zeichnungsfragmenten innerhalb eines Stockwerks und in die nächsten Stockwerke
System-Standarddatenvererbung
Erstellen von Spiegelbildern von Zeichnungsteilen
Arbeiten in einer gemeinsamen Umgebung Audytor SET
Vorgefertigte Blöcke typischer Teile der Installation
Backup-System von Datendateien
Möglichkeit, eigene Blöcke zu erstellen
Umfangreiche Verzeichnisdatenbank
Erweiterte Bearbeitungsfunktionen in Tabellen
"Suchen und Ersetzen" Funktion in Tabellen
Datendiagnosesystem
Dreidimensionale Visualisierung der Installation
Erweiterte Fehlerdiagnose
Automatische Axonometrie der Installation
Definieren von Standarddaten für alle Arten von Geräten
Katalogfotos ausgewählter Geräte in den Hinweisen in der Tabelle
Funktion zum Organisieren von Steigungszonen auf den Diagrammen
Auswahl der Rohrdurchmesser in der Installation
Auswahl der Armaturen
Gibt die gesamten Druckverluste im System an
Reduziert Überdruck in den Kreisläufen durch Auswahl von Voreinstellungen an den Ventilen oder Flanschauswahl der Drosselbohrungen
Passt Voreinstellungen der Druck- und Durchflussregler an
Auswahl der Pumpengruppe
Auswahl der Pumpen
Erlaubt die Verwendung von Doppelverteilern

Verbindung und Skalierung von Zeichnungen

HL (ab Version 6.0) und CH (ab 4.0) Programme sind mit der Funktion Grafische Erstellung eines Gebäudemodells ausgestattet. Diese Funktion bietet Ihnen die Möglichkeit, ein Gebäudemodell zu zeichnen. Um das Zeichnen zu vereinfachen, können Sie eine Zeichenbasis in das Programm laden. Die geladene Datei kann aus einem externen Programm zur Erstellung technischer Zeichnungen (z. B. DWG) oder aus einer gescannten Zeichnung (z. B. JPG) stammen. Die gescannte Zeichnung kann in mehrere Dateien aufgeteilt sein. Zeichnungen, die in mehrere Dateien gescannt werden, halten den Maßstab normalerweise nicht genau genug. Sie können auch um einige Grad relativ zueinander gedreht sein.

Die Zeichnung von Verbindungen erlaubt Ihnen die schnelle Skalierung mehrerer gescannter Zeichnungen (in verschiedenen Größen, und gedreht) und ihre gegenseitige Verbindung.

Grafikeditor

Zeichnen mit markierten Raumzonen ist notwendig, um das Design der Anlage zu erstellen. Der Designer kann die Raumzonen manuell zeichnen oder zusammen mit den Grundrissen aus dem Heizlastprogramm (HL 6.5) laden. Wenn das dreidimensionale Gebäudemodell in HL 6.5 erstellt wurde, werden die Grundrisse zusammen mit den Heizlastergebnissen in das SET Programm importiert. Das in Tabellenform eingetragene Gebäude wird als Raumliste mit den Ergebnissen geladen.

Die bequemste Arbeitsweise, die das volle Potenzial der Zusammenarbeit zwischen den Programmen HL und SET nutzt:

  1. Laden von Gebäudeaufsichten aus Dateien wie DWG, DXF, WMF usw. in das HL Programm.
  2. Zeichnen eines 3D-Modells des Gebäudes im HL Programm und Ausführen der thermischen Berechnungen.
  3. Laden der Ergebnisse aus dem HL Programm in das SET Programm (Heizlast- und Grundrissansichten).
  4. Zeichnen des Systems in der Software HL Installations-Programm und Ausführen von Berechnungen.

Die Planung des Systems kann im Diagramm, in Draufsichten und teilweise im Diagramm und teilweise in Draufsichten erfolgen.
Beim Zeichnen des Systems in Draufsichten erstellt das Programm automatisch ein einfaches Diagramm, das die Draufsichten “verbindet”.

Beim Zeichnen von Draufsichten erstellt das Programm automatisch ein einfaches Schema von Steigleitungen, wobei einzelne Projektionen "befestigt" werden. Das Programm (Audytor CH ab Version 6.0, Audytor CC und Audytor H2O ab Version 7.0) wurde mit einem dreidimensionalen Visualisierungsmodul der Anlage ausgestattet, analog zum Gebäudevisualisierungsmodul, verfügbar im Audytor HL Programm ab Version 6.0.

System-Standarddatenvererbung

Ein wesentlicher Teil der zu Beginn der Gebäudedefinition eingegebenen Parameter sind gebäudetypische Daten (die sog. Standarddaten). Diese Daten werden vom System der Datenvererbung verwendet.

Der Benutzer kann für jede Geräteklasse unter anderem ein Standard-Katalogsymbol definieren. Das Symbol wird jedem im Design platzierten Gerät automatisch zugewiesen (vererbt). Das Standard-Katalogsymbol kann jederzeit geändert werden, auch nach dem Einfügen von Geräten in die Zeichnung. Eine Änderung des Symbols in den globalen Daten ändert die Symbole aller Geräte dieses Typs, es sei denn, für ein bestimmtes Element wurde ein anderes Symbol einzeln eingegeben. Viele andere Parameter können analog vererbt werden.

Die Daten werden in der Tabelle aufbereitet, die die gleichzeitige Bestimmung von Parametern für mehrere Elemente ermöglicht. Die Verknüpfung zwischen Zeichnung und Tabelle hebt in der Zeichnung das in der Tabelle bearbeitete Element hervor.

Das Datenvererbungssystem ermöglicht Ihnen:

  • erhebliche Zeitersparnis bei der Dateneingabe (es entfällt die Notwendigkeit, sich wiederholende Daten mehrmals einzugeben)
  • sehr schnelle Änderung sich wiederholender Daten bei Änderungen von Designannahmen oder Erstellung von Variantendesigns.

Arbeiten in einer gemeinsamen Umgebung Audytor SET

Das Programm (ab Version 7.0) wurde als Modul des Audytor SET Programms erstellt, und ermöglicht die gleichzeitige Auslegung von Kühl-, Kalt- und Warmwassersystemen sowie Zirkulations- und Zentralheizungsanlagen. Einzelne Module des Programms kooperieren miteinander und nutzen eine gemeinsame 2D- und 3D-Grafikumgebung.

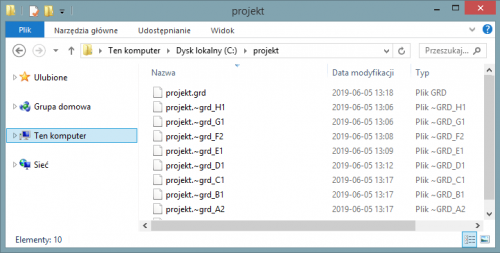

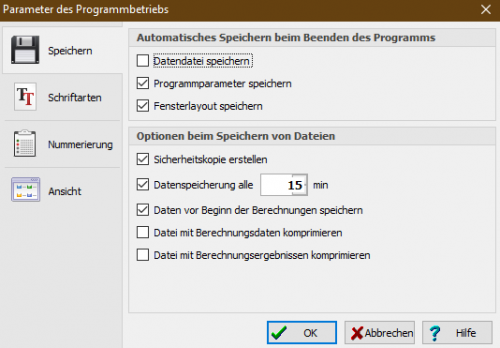

Backup-System von Datendateien

Das Programm verfügt über einen Mechanismus, der automatisch eine Reihe von Projekt-Backups (bis zu 8 Dateien) erstellt.

Datendateien werden jedes Mal gesichert, wenn Daten gespeichert werden, wobei die neuen Dateien die älteren Dateien überschreiben, sodass immer mindestens eine Kopie der Datei aus jeder Phase der Projektarbeit aufbewahrt wird.

Mit dieser Funktion können Sie die Projektdatei wiederherstellen, selbst wenn ihre letzten Versionen überschrieben oder beschädigt sind.

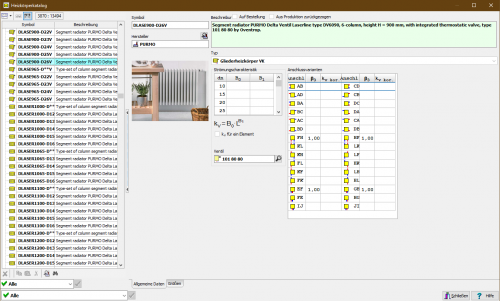

Umfangreiche Verzeichnisdatenbank

Die Programmkatalogdatenbank enthält Informationen zu Rohren, Armaturen und Heizkörpern. Diese Datenbank wird ständig weiterentwickelt.
In einem Design können Armaturen, Rohre und Heizkörper verschiedener Firmen gleichzeitig verwendet werden.

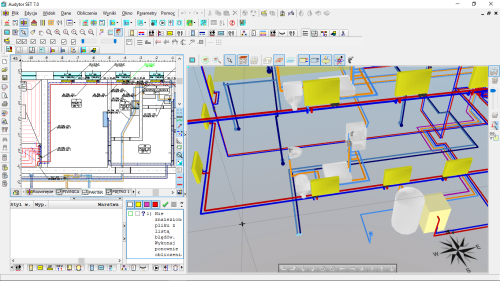

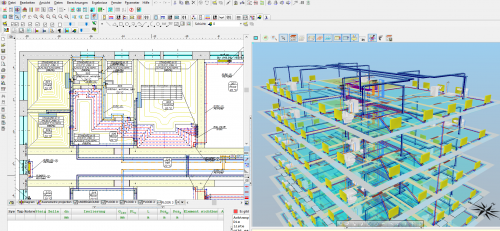

Dreidimensionale Visualisierung der Installation

Diese Funktion erlaubt den Export des Installationsprojekts in eine Datei, die anschließend in Autodesk® Revit® mithilfe des Audytor SET Plugins für Revit hochgeladen werden kann.

Die Funktion erlaubt Ihnen den Export aus Daten und Export aus Ergebnissen. Export aus Daten ermöglicht Ihnen, auch ein nicht fertiges Installationsprojekt (nicht Neuberechnung) zu speichern, zum Beispiel die Anordnung von Steigleitungen oder das Schema der Heizkörper. Der Export aus den Ergebnissen ermöglicht uns die Verwendung der technischen Daten ausgewählter Rohre und Geräte in Autodesk® Revit®, z. B. Rohrdurchmesser, Ventileinstellungen, Heizkörpergrößen und Rohrabstände bei Fußbodenheizungen. Zusätzlich sind physische Mengen verfügbar, wie die Durchschnittsgeschwindigkeit, die Heizkörperleistung und Druckverluste.

Mehr lesen

Automatische Axonometrie der Installation

Das Programm verfügt seit Version 7.1 über einen Mechanismus, der automatisch das axonometrische Schema der entworfenen Installation generiert.

Die Axonometrie-Zeichnung kann gedruckt oder in das DWG-Format exportiert werden, wodurch eine vollständige Projektdokumentation erstellt werden kann.

Das Axonometrie-Schema ermöglicht auch die Darstellung des Gesamtschemas der gesamten Installation in einer Zeichnung, was eine genauere Orientierung im Projekt und die Auswahl und gleichzeitige Bearbeitung der Elementdaten auf verschiedenen Etagen ermöglicht, was den Prozess der Entwurfsänderung und Installationsanpassung erheblich beschleunigt.

Funktion zum Organisieren von Steigungszonen auf den Diagrammen

In der Zeichnung der automatisch erstellten Installationspläne ermöglicht die hinzugefügte Schaltfläche Organisieren die intelligente Positionierung der Steigleitungszonen basierend auf den Daten aus den Grundrissansichten des Stockwerks.

Das Programm behält die Reihenfolge der Steigleitungen innerhalb der einzelnen Installationssysteme (CH, CC und H2O) bei.

Die Funktion ist besonders bei großen Projekten nützlich, da sie den Zeitaufwand für das manuelle Verschieben der Steigleitungszonen erheblich reduziert.

Die Parameter der Organisationsfunktion können geändert werden.

Entwurf mehrerer Installationen in einem Projekt

Die Möglichkeit, mehrere Systeme in einem Projekt zu entwerfen, um gleichzeitig das gesamte System für das Gebäude zu entwerfen.

Effizienter und schneller Berechnungsprozess

Das Programm ist mit einem hocheffizienten Analysealgorithmus von grafischen Installationen und effizienten Algorithmen zur Auswahl von Rohren, Armaturen und Zubehör ausgestattet, die es ermöglichen, große Installationen in weniger als wenigen Sekunden zu berechnen.

Erstellung technischer Dokumentation

Designer können den Beschriftungs-Editor verwenden, um eine Übersicht über Materialien und Komponenten von Heizungssystemen zu erstellen, um technische Dokumentationen von Projekten vorzubereiten. Diagramme von Heizungssystemen können in eine beliebige Anzahl von Zeichnungen unterteilt werden. Die Zeichnungen selbst können in das DWG-Format exportiert werden.

Technische Voraussetzungen

Das Programm läuft unter MS Windows (7, 8, 8.1, 10, 11) 32bit und 64 bit.

Hardware - Mindestanforderungen:

  • 1200 MHz Prozessor,
  • 1 GB RAM,
  • Ein Farbmonitor mit einer Bildschirmauflösung von mindestens 1024x768,
  • 500 MB freier Speicherplatz auf der Festplatte,
  • Kompatible Grafikkarte mit OpenGL 2.0 und höher: alle neuen Grafikkarten auf dem Markt sollten die minimalen Hardwareanforderungen erfüllen;In das Motherboard integrierte Grafikkarte: mindestens GMA 500;

Hardwareanforderungen für den 3D-Editor

Anforderungen an die vertikale Bildschirmauflösung:
- mindestens - 768 Punkte,
- ausreichend für komfortables Arbeiten - 900 Punkte,
- am bequemsten - 1080 Punkte.

Anforderungen an die Systemeinstellungen der Schriftarten:
- Windows Vista, 7, 8 - Schriftarten "100 % kleiner",
- Windows XP - "normale" Schriftarten.

Der Computer sollte über eine Grafikkarte verfügen, die die OpenGL-Technologie in der folgenden Version unterstützt:
- mindestens 2.0,
- ausreichend für komfortables Arbeiten: 3.3 und höher.


Wie kann ich überprüfen, welches Grafikkartenmodell auf meinem Computer installiert ist?
- Windows Vista, 7, 8: Systemsteuerung/System/Geräte-Manager/Grafikkarten,
- Windows XP: Systemsteuerung/System/Hardware/Geräte-Manager/Grafikkarten.

Nicht empfohlene Grafikkarten, die OpenGL 2.0 nicht unterstützen (laut Herstellerangaben), auf denen der 3D-Editor nicht funktionieren wird:



ATI/AMD:
- ATI Rage
- Original "ATI Radeon", sowie Radeon DDR, Radeon 7000, Radeon VE, LE,
- Mobility Radeon 7500, 9000
- Radeon 8500, 9000, 9200 und 9250.

Nvidia:
- Riva, Riva TNT 1 i 2, Vanta,
- GeForce256, GeForce2, GeForce3, GeForce4, GeForce FX
- Quadro
- Quadro NVS (50, 100, 200, 210S, 280)

Intel:
- Intel740
- Extreme Graphics (1-2)
- GMA 900, 950
- GMA 3100, GMA 3150
- HD Graphics (Rok 2010)
- HD Graphics (CPU Sandy Bridge) (Rok 2011)
- HD Graphics 2000
- HD Graphics 2500
- HD Graphics 3000
- HD Graphics P3000
und die meisten integrierten Grafikkarten

OpenGL 2.0 unterstützte Karten (ausreichend

ATI/AMD:
- Mobility Radeon 9600, 9700
- Radeon X300, X550, X600
- Radeon X700–X850.
- Radeon X1300–X1950

Nvidia:
- GeForce 6 (GeForce 6xxx)
- GeForce 7 (GeForce 7xxx)
- Quadro FX Series
- Quadro FX (x300) Serie
- Quadro FX (x400) Serie
- Quadro FX (x500) Serie
- Quadro NVS 285

Intel:
- GMA 500
- GMA 600
- GMA 3000
- GMA 3600
- GMA 3650
- GMA X3000 - X3500
- GMA 4500
- GMA X4500
- GMA X4500HD
- GMA 4500MHD


OpenGL 3.3 unterstützte Karten (empfohlen)

ATI/AMD:
- Radeon HD 2000 Serie.
- Radeon HD 3450-3650, Radeon Mobility HD 2000 und 3000 Serie.
- Radeon HD 3690-3870.
- Radeon HD 4000 Serie.
- FireStream

Nvidia:
- GeForce 8 (GeForce 8xxx)
- GeForce 9 (GeForce 9xxx)
- GeForce 100 Serie
- GeForce 200 Serie
- GeForce 300 Serie
- Quadro FX (x600) Serie
- Quadro FX (x700) Serie
- Quadro FX (x800) Serie
- Quadro NVS (290 - 300)

Intel:
- HD Graphics 4000
- HD Graphics P4000
- HD Graphics 4200
- HD Graphics 4400
- HD Graphics 4600
- HD Graphics 5000
- Iris Graphics 5100
- Iris Pro Graphics 5200

OpenGl 4.2
- FirePro Workstation
- FirePro Server

OpenGl 4.3 und höher
ATI/AMD:
- Radeon HD 5000 Serie
- Radeon HD 6000 Serie
- Radeon HD 7000 Serie
- Radeon HD 8000 Serie
- Radeon HD 9000 Serie

Nvidia:
- GeForce 400 Serie
- GeForce 500 Serie
- GeForce 600 Serie
- GeForce 700 Serie
- Quadro x000
- Quadro Kxxx Serie
- Quadro NVS (310 - 510)



Wikipedia Quelle:

Karten mit AMD Chipsets

Karten mit Intel Chipsets

Karten mit nVidia Chipsets
