Audytor SET

Programm für die Planung von Kalt- und Warmwasseranlagen mit Zirkulation sowie Zentralheizungs- und Kühlanlagen.

Das Audytor SET Programm, sowie die auf seiner Grundlage erstellte benutzerdefinierte Firmenversion, die Produkte aus Ihrem Sortiment enthält, erlaubt Ihnen, viele potenzielle Kunden mit Informationen über die Firma und ihre Produkte zu erreichen.



Das Audytor SET Programm dient der grafischen Unterstützung bei der Planung und Einstellung von Zentralheizungsanlagen, Kalt-, Warmwasser- und Zirkulationswasserinstallationen sowie zentralen Kühlanlagen, bei denen das Medium Wasser oder Glykolwasserlösung ist.

Ein Programm mit integriertem Mechanismus zum Importieren von Baugrundlagen aus Autodesk® Revit® und Exportieren des Installationsentwurfs nach Autodesk® Revit®.

Programmmodule

Audytor SET besteht aus den folgenden Modulen:



Modul für Kalt- und Warmwasseranlagen mit Zirkulation.

Mehr über das Programm

Modul der Zentralheizungsanlage, einschließlich Fußbodenheizung.

Mehr über das Programm

Modul der zentralen Kühlanlage.

Mehr über das Programm

Modul für schnelle Berechnungen.

Mehr über das Programm



  • Einzelne Module arbeiten miteinander zusammen und verwenden eine gemeinsame 2D- und 3D-Grafikumgebung.
  • Die Module können auch unabhängig voneinander arbeiten, falls nur ein System einer Anlage entworfen werden soll (Mit Ausnahme des FC-Moduls).
  • Jedes Modul wird von einem separaten Lizenzschlüssel aktiviert
  • Lizenzschlüssel starten individuelle Module in der Basic- oder Pro-Version (Mit Ausnahme des FC-Moduls. Es funktioniert nicht unabhängig).
  • Das Programm kann mit einer Testlizenz verwendet werden.
  • Das FC-Modul erweitert die Funktionalitäten der anderen Module um zusätzliche Funktionen.

Ein neues Konzept für die Arbeit mit dem SET-Programm

Das neue Modul für Schnellberechnungen (FC) in Audytor SET bietet die Möglichkeit einer vereinfachten Anlagenplanung. Es ermöglicht ebenfalls eine schnellere Erstellung professioneller Projekte.

m professionellen Planungsmodus können Elemente aus der vereinfachten Anlagenplanung herangezogen werden, um den Planungsprozess zu optimieren (schnelle Abschätzung der Wärmeverluste, wenn keine Ergebnisse aus dem OZC-Programm vorliegen, Auswahl von Raumheizungskonzepten usw.).

Sowohl das vereinfachte, als auch das detaillierte professionelle Projekt werden in derselben Datei gespeichert, was die weitere Arbeit an dem Projekt erleichtert.

MEHR

Schnellberechnungen der Heizlast von Räumen

Diese Funktion ermöglicht eine vereinfachte Berechnung der Heizlast von Räumen anhand einiger grundlegender Parameter.

Mit dieser Funktion kann der Planer eine geeignete Heizmethode für den Raum auswählen und feststellen, welche Art von Heizgeräten in dem Raum eingesetzt werden soll.

Das vom Programm vorgeschlagene Layout kann in die Zeichnung von Gebäudegrundriss eingefügt werden.

Schnelle Auswahl von Komponenten ohne die Notwendigkeit, die gesamte Anlage zu entwerfen

Bei Schnellberechnungen wählt das Programm die Leistung der Heizkörper und den Durchmesser der Rohrleitungen aus, auch wenn keine Wärmequelle angegeben wurde. Aus den in den allgemeinen Daten definierten Standardwerten werden die Parameter für die Installation mit Heizkörpern sowie für die Fußbodenheizung separat übernommen und in der resultierenden Zeichnung wird eine virtuelle Wärmequelle platziert.





Automatische Erstellung vereinfachter Anschlusstrassen

Nach Auswahl des Verteilers und der einzelnen Verbraucher erstellt das Programm automatisch vereinfachte Anschlüsse.

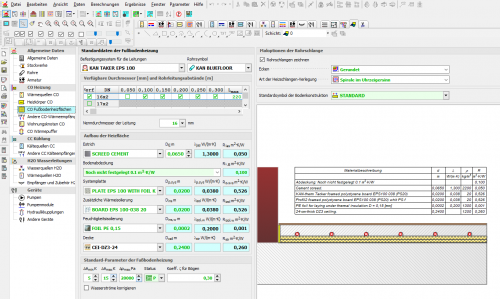

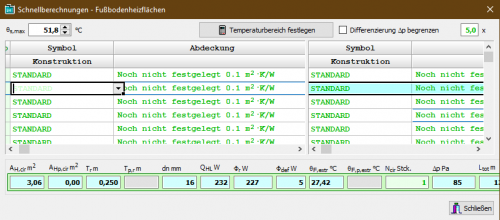

Funktion zur schnellen Berechnung von Fußbodenheizkörpern

Diese Funktion ermöglicht es, Berechnungen für eine Gruppe von Fußbodenheizkörpern während des Planungsprozesses durchzuführen, bevor die Installation vollständig berechnet wird. Dadurch ist es möglich, die Reaktion der Berechnungsergebnisse auf einzelne Daten (z. B. Vorlauftemperatur, Fußbodenaufbau, Rohrdurchmesser, Rohrabstände, Aufteilung in mehrere Kreisläufe etc.) schnell zu testen.

Die Funktion der Schnellauswahl von Fußbodenheizkörpern ermöglicht die Ermittlung:

  • möglicher Vorlauftemperaturbereich für einzelne Heizkörper
  • maximale Vorlauftemperatur für die ausgewählte Heizkörpergruppe
  • vorgeschlagene Aufteilung der Schlangen, um die Kriterien des maximalen hydraulischen Widerstands und der maximalen Länge zu erfüllen
  • vorgeschlagene Aufteilung der Schlangen, um die Widerstandsunterschiede zwischen den Schlangen zu verringern und den hydraulischen Ausgleich der Anlage zu erleichtern.

Import von Baugrundlagen im PDF-Format

Das Audytor Programm ist seit langem in der Lage, Zeichnungen in vielen gängigen Formaten zu importieren. Für technische Zeichnungen eignen sich besonders die Formate DWG und DXF. In der Marktpraxis wird jedoch ein Großteil der Dokumentation in PDF-Dateien bereitgestellt. Obwohl es sich um ein allgemeines Format handelt, das sich nicht an technische Zeichnungen richtet, bietet die Audytor SET Software aufgrund der häufigen Verwendung die Möglichkeit, Zeichnungen auch in diesem Format zu importieren.

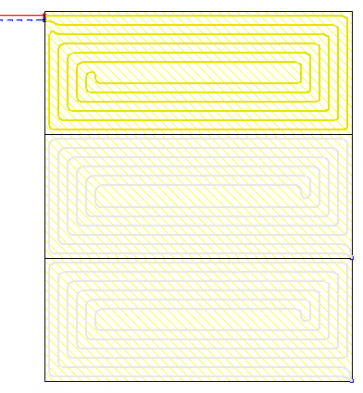

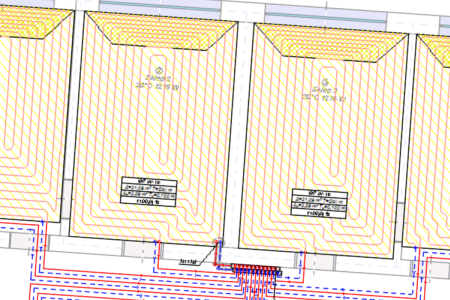

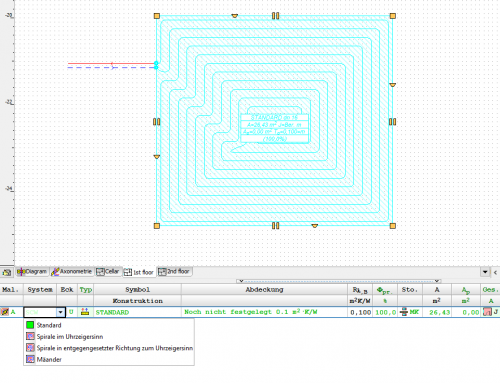

Zeichnen von Fußbodenheizschlangen

Das Programm besitzt erweiterte Möglichkeiten der automatischen Zeichnung von Fußbodenheizschlangen. Derzeit kann der Benutzer eine der folgenden Möglichkeiten wählen, um eine bestimmte Schlange zu erstellen:

  • Spirale im Uhrzeigersinn
  • Spirale gegen den Uhrzeigersinn
  • Mäanderschlange.

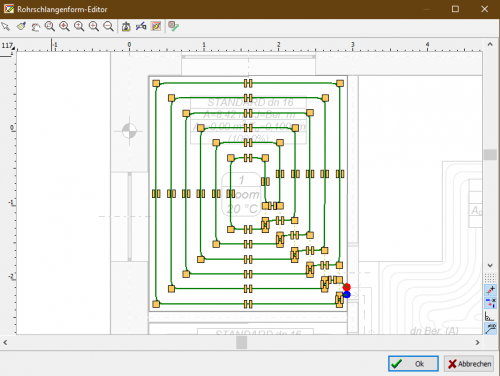

Außerdem kann der Benutzer die vom Programm erstellte Schlangenform bearbeiten (korrigieren).

Neues Grafikdesign des Programms Audytor SET

Das Grafikdesign im Programm wurde geändert - sowohl in Bezug auf den Grafikstil als auch die Fensterorganisation.. Dadurch sind sie noch transparenter geworden

Mechanismus zur Ermittlung der effektiven Heizfläche von Fußbodenheizungen

Der automatische Mechanismus für die Erstellung der Schlangenrohre wurde um eine Funktion erweitert, die die Ermittlung der effektiven Heizfläche einer Fußbodenheizung ermöglicht. Das Schlangensystem kann die gesamte Oberfläche des Heizgeräts einnehmen oder den Verteiler und die Verbindungsrohre anderer Heizgeräte "umgehen". Es ist auch möglich, Zonen zu bestimmen, um einen Teil der Heizzone abzuschalten, ohne die Form der Heizung selbst ändern zu müssen.

Aufteilung und Verbindung von Heizzonen, Räumen und Vielecken

Tools zum schnellen Teilen und Verbinden von Vielecken, die Heizplatten definieren. Ein Feld kann in zwei oder drei gleiche Felder geteilt werden - horizontal bzw. vertikal. Der Benutzer kann auch eine Trennlinie mit einer gestrichelten Linie angeben. Gleichzeitig wurde die Möglichkeit eingeführt, mehrere Kochzonen zu einer zu kombinieren.

Diese Funktionen sind besonders nützlich bei der Planung von Fußbodenheizungen, können aber auch zum Teilen
und und Verbinden anderer Vielecke (z. B. Raumzonen) verwendet werden.



Auswahl der Zeichnungsrichtung von Schlangen

Das Programm ermöglicht Ihnen, die Zeichnungsrichtung der Spiralschlange im oder gegen den Uhrzeigersinn zu wählen.

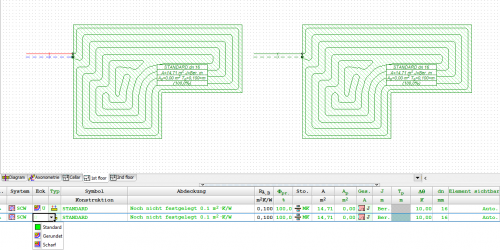

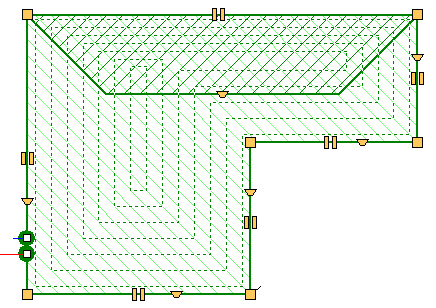

Auswahl des Rohrverlegungsverfahrens in konkaven Ecken

Je nach Raumform und angenommenem Rohrschlangenverlegungssystem besteht die Möglichkeit der Auferlegung eines Wegs zur Zeichnung von Rohren, die konkave Ecken "umgehen".

Hilfslinien zum manuellen Zeichnen der Schlange

Wenn die Option Automatische Spulenerstellung ausgeschaltet ist, zeigt das Programm Hilfslinien an, die das manuelle Zeichnen von Linien unterstützen. Die Linien werden mit einem vorgegebenen Abstand gezeichnet, wobei der Abstand in der Randzone berücksichtigt wird.

Einfügen einer Heizzone um den Cursor

Funktion des automatischen Einfügens einer Heizzone in die Raumzone (sogenanntes Einfügen um den Cursor).

Anzeige nicht angeschlossener Heizzonen

Die Heizzonen vor dem Anschluss an die Rohre werden in weniger intensiven Farben dargestellt, wodurch sehr leicht zu erkennen ist, welche Felder noch angeschlossen werden müssen.

Erweiterung des Umfangs an Mischgruppenplänen

Erweiterter Umfang von Mischgruppenplänen mit der Möglichkeit des lokalen Mischens am Verteiler.

Zeichnung in Zeichnung

Es ist möglich, ein Fragment einer anderen Zeichnung in die Zeichnung einzufügen. Dies steigert erheblich die Möglichkeit, eine klare technische Dokumentation zu erstellen.

Einfügen eines Fragments einer DWG Zeichnung

Die Möglichkeit, einfach eine DWG-Datei mit Architekturplänen vieler Stockwerke zu verwenden.

Der Benutzer kann angeben, welche Teile der DWG-Datei auf jedem Stockwerk verwendet werden sollen und dann ihre Position mit Hilfe von präzisen Planungstools anpassen.

Einfärbung der Wände

Anzeige von Wänden mit Füllung - grau für Außenwände und gelb für Innenwände. Dies verbessert die Lesbarkeit erstellter Zeichnungen.

Auswahl in Farbe

Bei der Auswahl von Objekten über das Fenster wird das Auswahlfenster blau gefüllt, was die Lesbarkeit verbessert.

Außerdem wurde die Lesbarkeit ausgewählter Objekte erhöht, indem sie mit allen Details in Grün angezeigt werden.

Selektive Auswahl

Mit der Funktion Selektive Auswahl können Sie angeben, welche Elemente der Zeichnungen markiert werden sollen (z. B. Räume, Rohre, Armaturen etc.).

Diese Funktion ist nützlich, wenn der Benutzer beispielsweise ausgewählte Elemente aus dem angegebenen Bereich in die nächste Etage duplizieren möchte.

Einschränkung des Umfangs von ausgewählten Objekten in den Tabellen

Die Funktionen Ausgewählte Linien behalten und Nicht ausgewählte Linien behalten erlauben die Einschränkung des Umfangs ausgewählter Objekte. Nachdem Sie eine Reihe von Elementen im Zeichenfenster ausgewählt haben, können Sie die in der Tabelle angezeigten Elemente aus der Auswahl entfernen oder diese Elemente einfach behalten.

Präzises Bewegen von Objekten

Diese Funktion ermöglicht das präzise Bewegen von Objekten. Der Benutzer definiert den Verschiebungsvektor, d. h. er gibt den Start- und Endpunkt vor.

Diese Funktion ermöglicht in Kombination mit dem Lupenwerkzeug eine sehr präzise Bewegung von Objekten. Sie ist sehr nützlich bei der gegenseitigen Anpassung von Architekturobjekten auf verschiedenen Etagen. Aktivieren Sie einfach die Anzeige des vorherigen Stockwerks und geben Sie dann die entsprechenden Punkte auf den Architekturplänen von zwei Stockwerken an.

Verbesserte Anzeige des kritischen Flusses

Wenn Sie die Anzeige des kritischen Flusses einschalten, werden die anderen Elemente der Zeichnungen weniger intensiv angezeigt. Das macht die Orientierung im kritischen Kreislauf noch einfacher.

Zeichnen benachbarter Stockwerke

Erweitert die Möglichkeiten zum Anzeigen (Zeichnen) des vorherigen Stockwerks.

Aktuell können Elemente des vorherigen Stockwerks oder des nächsten Stockwerks oder beides angezeigt werden. Dies erleichtert die Anpassung der architektonischen Projektionspositionen und der Position der Steigleitungen.

Beschriftungsanzeige vorübergehend deaktivieren

Die Möglichkeit, die Beschriftungsanzeige während des Entwurfs vorübergehend auszuschalten, verbessert die Lesbarkeit von Zeichnungen auf dem Bildschirm in Situationen, in denen Beschriftungen nicht erforderlich sind.

Anpassung der Wanddicke

Mit dieser Option können Sie die Dicke der Wände beim Zeichnen ändern:
– STRG + linke eckige Klammer - Wanddicke verringern,
– STRG + rechte eckige Klammer - Wanddicke erhöhen.

Den gleichen Effekt erzielen Sie, indem Sie die STRG-Taste drücken, während Sie das Mausrad gedrückt halten. Diese Funktion ermöglicht eine einfache Anpassung der Wanddicke an das belastete Gebäudefundament (Draufsicht).

Exporterweiterung nach Excel

Die Möglichkeit, nicht nur einzelne Tabellen, sondern alle Tabellen und Diagnosen auf einmal nach Microsoft Excel zu exportieren. Dies reduziert die Exportzeit erheblich, wenn Sie mehrere Tabellen speichern müssen.

Import und Export von Zeichnungen im Format DWG 2018

Das Programm wurde mit dem neuesten Modul für die Arbeit mit DWG- und DXF-Dateien ausgestattet.

Es ermöglicht unter anderem:

  • Laden von DXF- und DWG-Zeichnungen in den neuesten Versionen (bis 2018).
  • UNICODE Textunterstützung für die meisten Zeichen zur korrekten Anzeige.
  • Export von Zeichnungen in den folgenden Formaten: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007, PDF, SVG, CGM, HPHL, SWF.
  • Wesentlich Deutlich schnellere Darstellung komplexer Zeichnungen dank vereinfachter Malfunktion.
  • Realistischerer Export von Zeichnungen in DXF- und DWG-Dateien.
  • Speichern von Rasterzeichnungen in DXF- und DWG-Dateien.
  • Bequeme Verwaltung von Zeichnungsebenen

Import von Baugrundlagen aus Autodesk® Revit®

Diese Funktion ermöglicht es, ein Layout entsprechend den Ebenen zu erstellen, auf denen Räume in Autodesk® Revit® definiert wurden. Die Übertragung der Daten erfolgt über eine in Autodesk® Revit® erstellte Datei, mithilfe des Audytor gbXML Plugins.

Mehr lesen

Export des Installationsprojekts zu Autodesk® Revit®

Diese Funktion erlaubt den Export des Installationsprojekts in eine Datei, die anschließend in Autodesk® Revit® mithilfe des Audytor SET Plugins für Revit hochgeladen werden kann.

Die Funktion erlaubt Ihnen den Export aus Daten und Export aus Ergebnissen. Export aus Daten ermöglicht Ihnen, auch ein nicht fertiges Installationsprojekt (nicht Neuberechnung) zu speichern, zum Beispiel die Anordnung von Steigleitungen oder das Schema der Heizkörper. Der Export aus den Ergebnissen ermöglicht uns die Verwendung der technischen Daten ausgewählter Rohre und Geräte in Autodesk® Revit®, z. B. Rohrdurchmesser, Ventileinstellungen, Heizkörpergrößen und Rohrabstände bei Fußbodenheizungen. Zusätzlich sind physische Mengen verfügbar, wie die Durchschnittsgeschwindigkeit, die Heizkörperleistung und Druckverluste.

Mehr lesen

  7.2 Pro 7.2 Basic 365 Pro 365 Basic
Ein neues Konzept für die Arbeit mit dem SET-Programm
Schnellberechnungen der Heizlast von Räumen
Schnelle Auswahl von Komponenten ohne die Notwendigkeit, die gesamte Anlage zu entwerfen
Automatische Erstellung vereinfachter Anschlusstrassen
Funktion zur schnellen Berechnung von Fußbodenheizkörpern
Import von Baugrundlagen im PDF-Format
Zeichnen von Fußbodenheizschlangen
Neues Grafikdesign des Programms Audytor SET
Mechanismus zur Ermittlung der effektiven Heizfläche von Fußbodenheizungen
Aufteilung und Verbindung von Heizzonen, Räumen und Vielecken
Auswahl der Zeichnungsrichtung von Schlangen
Auswahl des Rohrverlegungsverfahrens in konkaven Ecken
Hilfslinien zum manuellen Zeichnen der Schlange
Einfügen einer Heizzone um den Cursor
Anzeige nicht angeschlossener Heizzonen
Erweiterung des Umfangs an Mischgruppenplänen
Zeichnung in Zeichnung
Einfügen eines Fragments einer DWG Zeichnung
Einfärbung der Wände
Auswahl in Farbe
Selektive Auswahl
Einschränkung des Umfangs von ausgewählten Objekten in den Tabellen
Präzises Bewegen von Objekten
Verbesserte Anzeige des kritischen Flusses
Zeichnen benachbarter Stockwerke
Beschriftungsanzeige vorübergehend deaktivieren
Anpassung der Wanddicke
Exporterweiterung nach Excel
Anzeige von Systemrohren mit aktuellen Durchmessern
Intelligentes Duplizieren von Systemkomponenten - "ab".
Ein System bearbeitbarer Tastenkombinationen
Die Funktion, Beschriftungen auf mehreren Etagen gleichzeitig zu organisieren
Import und Export von Zeichnungen im Format DWG 2018
Import von Baugrundlagen aus Autodesk® Revit®
Export des Installationsprojekts zu Autodesk® Revit®
Die Möglichkeit, die Korrektheit des Bodenlayouts zu überprüfen
Erstellen einer Armaturenliste
Einstellung bestehender Installationen
Entwurf neuer Installationen
Entwurf einer traditionellen Zweirohrinstallation
Entwurf auf Draufsichten
Entwerfen auf Diagrammen
Laden von Baugrundlagen mit den Ergebnissen der Heizlast aus dem Audytor HL Programm
Laden der Raumliste mit den Ergebnissen der Heizlast aus dem Audytor HL Programm
Möglichkeit, Baugrundlagen (Wände, Fenster und Türen) zu zeichnen
Automatische Erstellung von Steigleitungen basierend auf Draufsichten
Bestimmung der Auslegungswasserströme in den Rohren
Auswahl der Rohrdurchmesser
Bestimmung des hydraulischen Widerstands einzelner Elemente der Anlage
Bestimmung des erforderlichen verfügbaren Drucks
Regelung der Wasserströme im Zirkulationsnetz durch Auswahl geeigneter Regelelemente (Ventile mit Voreinstellung, Blenden, Thermostatventile)
Visualisierung kritischer Kreisläufe
Berechnung des erforderlichen Wasserdurchflusses im DHW-Zirkulationsnetz nach dem thermischen Verfahren, bestehend aus der Ermittlung der Warmwasserkühlung in einzelnen Bereichen
Auswahl der Wärmedämmung für Rohre
Auswahl der Temperatureinstellungen von Thermostatventilen unter Berücksichtigung der Wasserkühlung in den Zirkulationsleitungen
Hilfslinien, die charakteristische Punkte anzeigen
Zeichnen von Linien in Paaren (Vorlauf - Rücklauf)
Zeichnen von Linien in Paaren (WW - KW)
Zeichnen von Linien mit einer durchgehenden gestrichelten Linie
Automatisches Einfügen von Heizkörpern unter Fenstern
Automatischer Anschluss von Heizkörpern an Verteilerrohren
Automatischer Anschluss von Empfängern an Verteilerrohren
Verbindung und Skalierung von Zeichnungen
Grafikeditor
Duplizieren von Zeichnungsfragmenten innerhalb eines Stockwerks und in die nächsten Stockwerke
System-Standarddatenvererbung
Erstellen von Spiegelbildern von Zeichnungsteilen
Vorgefertigte Blöcke typischer Teile der Installation
Backup-System von Datendateien
Möglichkeit, eigene Blöcke zu erstellen
Umfangreiche Verzeichnisdatenbank
Erweiterte Bearbeitungsfunktionen in Tabellen
"Suchen und Ersetzen" Funktion in Tabellen
Auslegung von Fußbodenheizkörpern
Automatisches Zeichnen der Fußbodenheizschlange
Datendiagnosesystem

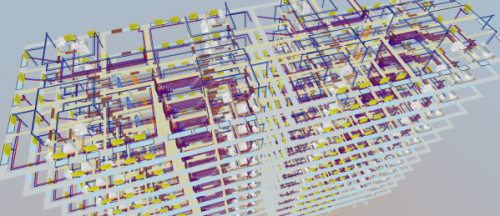

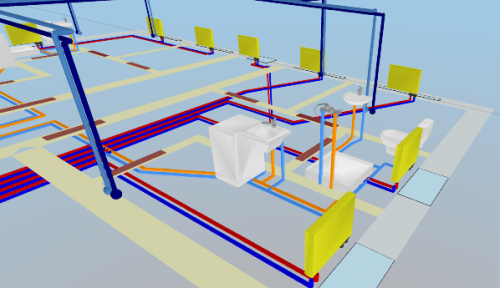

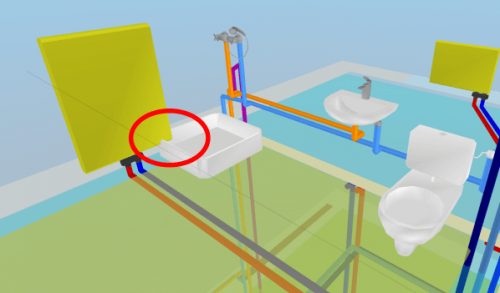

Dreidimensionale Visualisierung der Installation
Erweiterte Fehlerdiagnose

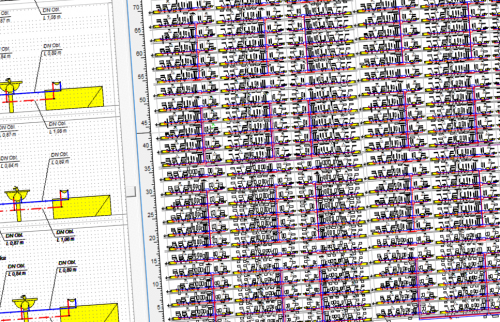

Automatische Axonometrie der Installation
Definieren von Standarddaten für alle Arten von Geräten
Katalogfotos ausgewählter Geräte in den Hinweisen in der Tabelle
Funktion zum Organisieren von Steigungszonen auf den Diagrammen
Unter Berücksichtigung der Wärmegewinne aus Anschlüssen an Fußbodenheizkörpern als Heizkörperleistung
Auswahl der Rohrdurchmesser in der Installation
Auswahl der Heizkörper (Katalog 55 Tausend)
Auswahl der Armaturen
Gibt die gesamten Druckverluste im System an
Reduziert Überdruck in den Kreisläufen durch Auswahl von Voreinstellungen an den Ventilen oder Flanschauswahl der Drosselbohrungen
Passt Voreinstellungen der Druck- und Durchflussregler an
Auswahl der Pumpengruppe
Auswahl der Pumpen
Erlaubt die Verwendung von Doppelverteilern

Verbindung und Skalierung von Zeichnungen

HL (ab Version 6.0) und CH (ab 4.0) Programme sind mit der Funktion Grafische Erstellung eines Gebäudemodells ausgestattet. Diese Funktion bietet Ihnen die Möglichkeit, ein Gebäudemodell zu zeichnen. Um das Zeichnen zu vereinfachen, können Sie eine Zeichenbasis in das Programm laden. Die geladene Datei kann aus einem externen Programm zur Erstellung technischer Zeichnungen (z. B. DWG) oder aus einer gescannten Zeichnung (z. B. JPG) stammen. Die gescannte Zeichnung kann in mehrere Dateien aufgeteilt sein. Zeichnungen, die in mehrere Dateien gescannt werden, halten den Maßstab normalerweise nicht genau genug. Sie können auch um einige Grad relativ zueinander gedreht sein.

Die Zeichnung von Verbindungen erlaubt Ihnen die schnelle Skalierung mehrerer gescannter Zeichnungen (in verschiedenen Größen, und gedreht) und ihre gegenseitige Verbindung.

Grafikeditor

Zeichnen mit markierten Raumzonen ist notwendig, um das Design der Anlage zu erstellen. Der Designer kann die Raumzonen manuell zeichnen oder zusammen mit den Grundrissen aus dem Heizlastprogramm (HL 6.5) laden. Wenn das dreidimensionale Gebäudemodell in HL 6.5 erstellt wurde, werden die Grundrisse zusammen mit den Heizlastergebnissen in das SET Programm importiert. Das in Tabellenform eingetragene Gebäude wird als Raumliste mit den Ergebnissen geladen.

Die bequemste Arbeitsweise, die das volle Potenzial der Zusammenarbeit zwischen den Programmen HL und SET nutzt:

  1. Laden von Gebäudeaufsichten aus Dateien wie DWG, DXF, WMF usw. in das HL Programm.
  2. Zeichnen eines 3D-Modells des Gebäudes im HL Programm und Ausführen der thermischen Berechnungen.
  3. Laden der Ergebnisse aus dem HL Programm in das SET Programm (Heizlast- und Grundrissansichten).
  4. Zeichnen des Systems in der Software HL Installations-Programm und Ausführen von Berechnungen.

Die Planung des Systems kann im Diagramm, in Draufsichten und teilweise im Diagramm und teilweise in Draufsichten erfolgen.
Beim Zeichnen des Systems in Draufsichten erstellt das Programm automatisch ein einfaches Diagramm, das die Draufsichten “verbindet”.

Beim Zeichnen von Draufsichten erstellt das Programm automatisch ein einfaches Schema von Steigleitungen, wobei einzelne Projektionen "befestigt" werden. Das Programm (Audytor CH ab Version 6.0, Audytor CC und Audytor H2O ab Version 7.0) wurde mit einem dreidimensionalen Visualisierungsmodul der Anlage ausgestattet, analog zum Gebäudevisualisierungsmodul, verfügbar im Audytor HL Programm ab Version 6.0.

System-Standarddatenvererbung

Ein wesentlicher Teil der zu Beginn der Gebäudedefinition eingegebenen Parameter sind gebäudetypische Daten (die sog. Standarddaten). Diese Daten werden vom System der Datenvererbung verwendet.

Der Benutzer kann für jede Geräteklasse unter anderem ein Standard-Katalogsymbol definieren. Das Symbol wird jedem im Design platzierten Gerät automatisch zugewiesen (vererbt). Das Standard-Katalogsymbol kann jederzeit geändert werden, auch nach dem Einfügen von Geräten in die Zeichnung. Eine Änderung des Symbols in den globalen Daten ändert die Symbole aller Geräte dieses Typs, es sei denn, für ein bestimmtes Element wurde ein anderes Symbol einzeln eingegeben. Viele andere Parameter können analog vererbt werden.

Die Daten werden in der Tabelle aufbereitet, die die gleichzeitige Bestimmung von Parametern für mehrere Elemente ermöglicht. Die Verknüpfung zwischen Zeichnung und Tabelle hebt in der Zeichnung das in der Tabelle bearbeitete Element hervor.

Das Datenvererbungssystem ermöglicht Ihnen:

  • erhebliche Zeitersparnis bei der Dateneingabe (es entfällt die Notwendigkeit, sich wiederholende Daten mehrmals einzugeben)
  • sehr schnelle Änderung sich wiederholender Daten bei Änderungen von Designannahmen oder Erstellung von Variantendesigns.

Backup-System von Datendateien

Das Programm verfügt über einen Mechanismus, der automatisch eine Reihe von Projekt-Backups (bis zu 8 Dateien) erstellt.

Datendateien werden jedes Mal gesichert, wenn Daten gespeichert werden, wobei die neuen Dateien die älteren Dateien überschreiben, sodass immer mindestens eine Kopie der Datei aus jeder Phase der Projektarbeit aufbewahrt wird.

Mit dieser Funktion können Sie die Projektdatei wiederherstellen, selbst wenn ihre letzten Versionen überschrieben oder beschädigt sind.

Umfangreiche Verzeichnisdatenbank

Die Programmkatalogdatenbank enthält Informationen zu Rohren, Armaturen und Heizkörpern. Diese Datenbank wird ständig weiterentwickelt.
In einem Design können Armaturen, Rohre und Heizkörper verschiedener Firmen gleichzeitig verwendet werden.

Auslegung von Fußbodenheizkörpern

Das Programm hat ein eingebautes Modul zur Planung von Fußbodenheizkörpern. Es ist ein integraler Bestandteil des grafischen Systems der Planung von Zentralheizungsanlagen. Der erste Schritt bei der Planung der Fußbodenheizung besteht darin, die Bodenstruktur zu definieren. Die Verzeichnisse des Programms sind mit den gängigsten Fußbodenheizungssystemen ausgestattet, darunter Rohre, Systemplatten, Wärme- und Feuchtigkeitsdämmung, Befestigungselemente usw. Der Designer kann eine ganze Reihe von Konstruktionen erstellen, die in späteren Projekten zur Verfügung stehen. Das Programm führt Berechnungen gemäß der Norm EN 1264 durch. Die Fußbodenheizung wird basierend auf dem ausgewählten System, nass oder trocken, und der spezifischen Struktur des Bodens ausgelegt. Die für den ausgewählten Hersteller charakteristischen Daten sind voreingestellt mit der Möglichkeit der individuellen Gestaltung der Isolierung.

Die Vorberechnung der Heizleistung des Fußbodenheizkörpers kann direkt nach Eingabe der Fußbodenstruktur erfolgen. Dies ermöglicht eine ungefähre Bewertung der Wärmeleistung des Heizkörpers, der Bodenoberflächentemperatur und anderer Parameter. Die Ergebnisse können bei der Planung von Heizkörpern in einzelnen Räumen hilfreich sein.


Bei der Einführung eines Fußbodenheizkörpers in der Zeichnung genügt es, Informationen über seinen Typ, Anteil an der Raumheizlast und im Falle des Diagramms die dem Heizkörper zugewiesene Bodenfläche anzugeben. Das Programm wählt während der Berechnung den geeigneten Abstand der Rohre in der Schlange, ermittelt die tatsächliche Oberfläche und die Länge der Schlange.

Automatisches Zeichnen der Fußbodenheizschlange

Das Programm ist mit der Funktion zum automatischen Zeichnen des Heizrohrverlegungsschemas in einem Spiralsystem ausgestattet.

Bei allen Fußbodenheizungen werden auf Grundrissen Rohrschlangen unter Berücksichtigung der Abstände von Vor- und Rücklaufrohren sowie der angegebenen Abstände zwischen den Rohren nach Möglichkeit sowohl in der Grundzone als auch in Randzonen erstellt.

Außerdem führt das Programm genaue Berechnungen der erzeugten Schlangenlänge durch.

Dreidimensionale Visualisierung der Installation

Diese Funktion erlaubt den Export des Installationsprojekts in eine Datei, die anschließend in Autodesk® Revit® mithilfe des Audytor SET Plugins für Revit hochgeladen werden kann.

Die Funktion erlaubt Ihnen den Export aus Daten und Export aus Ergebnissen. Export aus Daten ermöglicht Ihnen, auch ein nicht fertiges Installationsprojekt (nicht Neuberechnung) zu speichern, zum Beispiel die Anordnung von Steigleitungen oder das Schema der Heizkörper. Der Export aus den Ergebnissen ermöglicht uns die Verwendung der technischen Daten ausgewählter Rohre und Geräte in Autodesk® Revit®, z. B. Rohrdurchmesser, Ventileinstellungen, Heizkörpergrößen und Rohrabstände bei Fußbodenheizungen. Zusätzlich sind physische Mengen verfügbar, wie die Durchschnittsgeschwindigkeit, die Heizkörperleistung und Druckverluste.

Mehr lesen

Automatische Axonometrie der Installation

Das Programm verfügt seit Version 7.1 über einen Mechanismus, der automatisch das axonometrische Schema der entworfenen Installation generiert.

Die Axonometrie-Zeichnung kann gedruckt oder in das DWG-Format exportiert werden, wodurch eine vollständige Projektdokumentation erstellt werden kann.

Das Axonometrie-Schema ermöglicht auch die Darstellung des Gesamtschemas der gesamten Installation in einer Zeichnung, was eine genauere Orientierung im Projekt und die Auswahl und gleichzeitige Bearbeitung der Elementdaten auf verschiedenen Etagen ermöglicht, was den Prozess der Entwurfsänderung und Installationsanpassung erheblich beschleunigt.

Funktion zum Organisieren von Steigungszonen auf den Diagrammen

In der Zeichnung der automatisch erstellten Installationspläne ermöglicht die hinzugefügte Schaltfläche Organisieren die intelligente Positionierung der Steigleitungszonen basierend auf den Daten aus den Grundrissansichten des Stockwerks.

Das Programm behält die Reihenfolge der Steigleitungen innerhalb der einzelnen Installationssysteme (CH, CC und H2O) bei.

Die Funktion ist besonders bei großen Projekten nützlich, da sie den Zeitaufwand für das manuelle Verschieben der Steigleitungszonen erheblich reduziert.

Die Parameter der Organisationsfunktion können geändert werden.

Comfortable design in plan views

Designers can draw heating systems using information about walls, windows and rooms, imported directly from Audytor HL software, or drawn in Audytor CH software.

Schnelle Dateneingabe und Bearbeitung

Die Konzepte der Datenvererbung und Vorgabedaten sowie die Anwendung von Variablen machen die Dateneingabe von Heizungsanlagen schnell und flexibel. Geräteparameter werden in Tabellen gespeichert, die eine einfache und schnelle Änderung einer, mehrerer oder sogar aller Komponenten von Heizungssystemen ermöglichen.

Entwurf mehrerer Installationen in einem Projekt

Die Möglichkeit, mehrere Systeme in einem Projekt zu entwerfen, um gleichzeitig das gesamte System für das Gebäude zu entwerfen.

Schnelleres Installationsdesign

Das Programm ermöglicht die gleichzeitige Eingabe und Änderung von Wasserversorgungs-, Heizungs- und Kühlanlagen, was den Planungsprozess erheblich verbessert.

Unbegrenzte Größe der Installation

Das Programm Audytor H2O ermöglicht die Planung sehr großer Wasserversorgungssysteme (sogar Tausende von Zubehörteilen und Entnahmestellen).

Einfache Analyse möglicher Montagekollisionen

Ein gemeinsames 3D-Modell aller drei Anlagen erleichtert die Analyse von im Projekt auftretenden Montagekollisionen.

Viele Systeme in einem Projekt

Designer können viele Heizsysteme in einem Projekt oder sogar in einer einzigen Zeichnung erstellen. Heizsysteme alleine können sogar mehrere Tausend Heizkörperkomponenten umfassen.

Effizientes System für große Installationen

Die eigens entwickelte Grafik-Engine ermöglicht das Design von sehr großen Installationen, die sogar mehrere tausend Elemente, Empfänger und Abzweigungen enthalten.

Berechnungen

Die Software wählt Rohrdurchmesser und Isolierung von Rohren, Voreinstellungen von Zubehör, Abmessungen von Heizkörpern, Wohnungsstationen, verlustarmen Sammlern, Wärmepuffern, Pumpen, Pumpengruppen und vielen anderen Komponenten von Heizungssystemen.

Effizienter und schneller Berechnungsprozess

Das Programm ist mit einem hocheffizienten Analysealgorithmus von grafischen Installationen und effizienten Algorithmen zur Auswahl von Rohren, Armaturen und Zubehör ausgestattet, die es ermöglichen, große Installationen in weniger als wenigen Sekunden zu berechnen.

Erstellung technischer Dokumentation

Designer können den Beschriftungs-Editor verwenden, um eine Übersicht über Materialien und Komponenten von Heizungssystemen zu erstellen, um technische Dokumentationen von Projekten vorzubereiten. Diagramme von Heizungssystemen können in eine beliebige Anzahl von Zeichnungen unterteilt werden. Die Zeichnungen selbst können in das DWG-Format exportiert werden.

Technische Voraussetzungen

Das Programm läuft unter MS Windows (10, 11) 32bit und 64 bit.

Hardware - Mindestanforderungen:

  • 1200 MHz Prozessor,
  • 1 GB RAM,
  • Ein Farbmonitor mit einer Bildschirmauflösung von mindestens 1024x768,
  • 500 MB freier Speicherplatz auf der Festplatte,
  • Kompatible Grafikkarte mit OpenGL 2.0 und höher: alle neuen Grafikkarten auf dem Markt sollten die minimalen Hardwareanforderungen erfüllen;

Hardwareanforderungen für den 3D-Editor

Anforderungen an die vertikale Bildschirmauflösung:
- mindestens - 768 Punkte,
- ausreichend für komfortables Arbeiten - 900 Punkte,
- am bequemsten - 1080 Punkte.

Anforderungen an die Systemeinstellungen der Schriftarten:
- Windows Vista, 7, 8 - Schriftarten "100 % kleiner",
- Windows XP - "normale" Schriftarten.

Der Computer sollte über eine Grafikkarte verfügen, die die OpenGL-Technologie in der folgenden Version unterstützt:
- mindestens 2.0,
- ausreichend für komfortables Arbeiten: 3.3 und höher.
